測量工具的選定
每次測量前,需要根據被測零件的特殊特性選擇測量工具,比如,長、寬、高、深、外徑、段差等可選用卡尺、高度尺、千分尺、深度尺;軸類直徑可選用千分尺、卡尺;孔、槽類可選用塞規、塊規、塞尺;測量零件的直角度選用直角尺;測量R值選用R規;測量配合公差小,精度要求高或要求計算形位公差時可選用三次元、二次元;測量鋼材硬度選用硬度計。
卡尺
一、卡尺的應用
卡尺可測量物體的內徑、外徑、長度、寬度、厚度、段差、高度、深度;卡尺是最常用、使用最方便的量具,在加工現場使用頻率最高的量具。
卡尺使用前需先用干凈的白紙將灰塵與臟污去除(用卡尺外測定面卡住白紙然后自然拉出,重復2-3次即可)
因卡尺使用的頻率高,保養工作需要做到最好,每天使用完后需擦拭干凈后放入盒內,使用前需用量塊檢驗卡尺的精度。

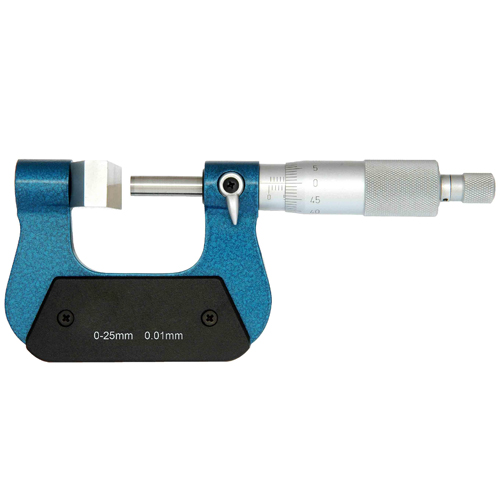

千分尺
二、千分尺的應用
千分尺使用前需先用干凈的白紙將灰塵與臟污去除(用千分尺測量接觸面與螺桿面卡住白紙然后自然拉出,重復2-3次即可),然后扭動旋鈕,測量接觸面與螺桿面快接觸時,改用微調,當兩面完全接觸后調零,即可進行測量。
測量塑膠產品時,測量接觸面與螺桿輕輕接觸到產品即可。
千分尺測量軸類直徑時,至少測量?jī)蓚€(gè)以上方向且分段測取最大值測量中的千分尺,兩接觸面應當隨時保持清潔,減少測量誤差。

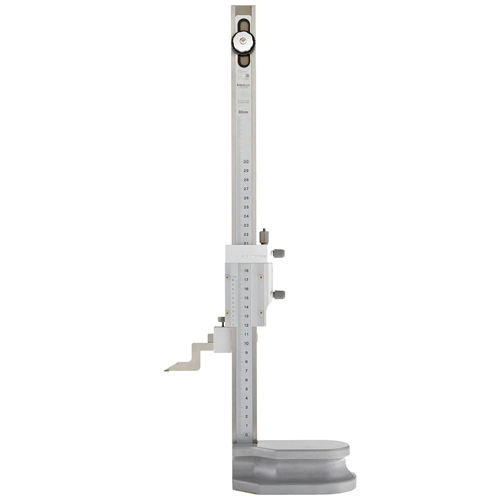

高度尺
三、高度尺的應用
高度尺主要用來測量高度、深度、平面度、垂直度、同心度、同軸度、面振、齒振、深度、高度尺測量時,首先要檢驗測頭、各連接部位有無松動現象。

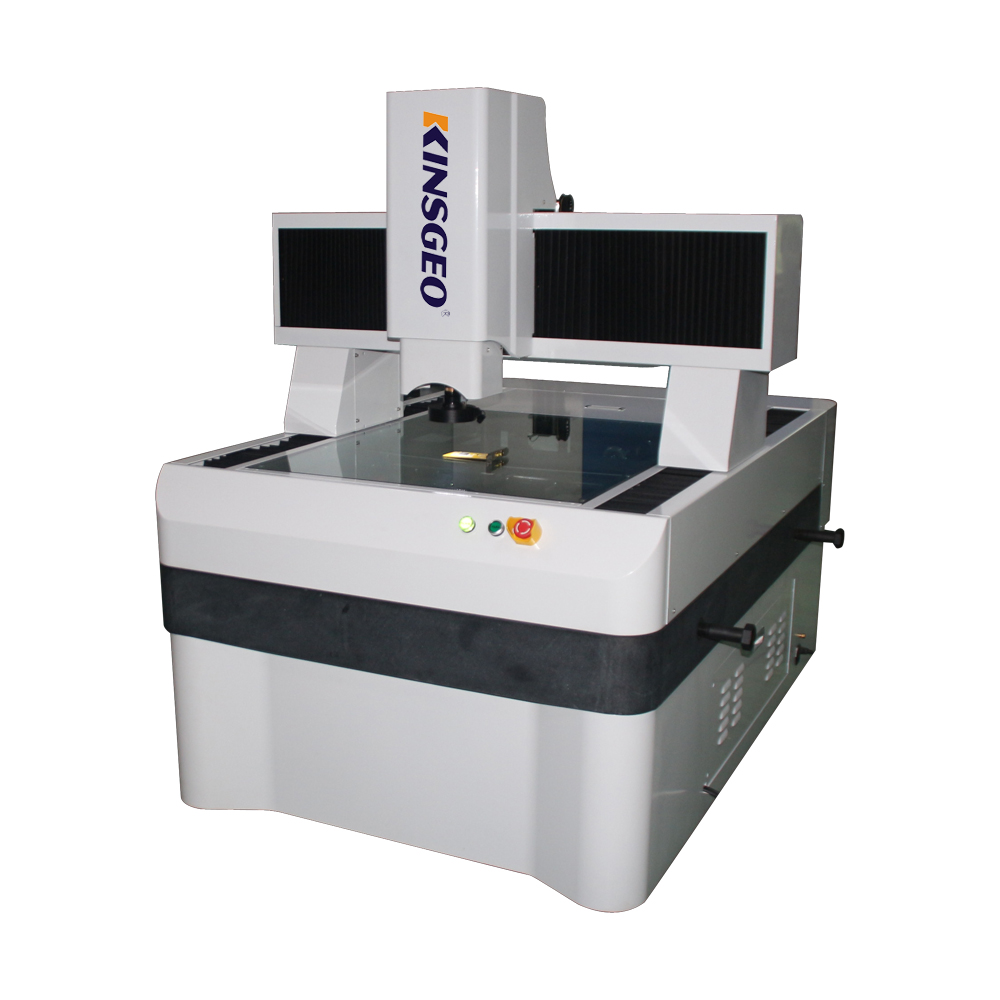

二次元影像測量?jī)x
四、精密測量?jī)x:二次元影像儀
二次元是一種高性能、高精密特性的非接觸式的測量?jī)x器。測量器具的感應元件與被測零件表面不直接接觸,因而不存在機械作用的測量力;二次元通過投影的方式將所能捕捉到的圖象通過數據線傳輸?shù)诫娔X的數據采集卡中,之后由軟件在電腦顯示器上成像;可進行零件上各種幾何元素(點、線、圓、弧、橢圓、矩形)、距離、角度、交點、形位公差(圓度、直線度、平行度、垂直度、傾斜度、位置度、同心度、對稱度)的測量,還可進行外形輪廓2D描繪用CAD輸出。不僅能觀測到工件輪廓,而且,對于不透明的工件的表面形狀也可以測量。
常規幾何元素測量:零件中出現的內圓是利角,只能用投影的方式進行測量。
電極加工表面觀測:二次元的鏡頭具有放大功能電極加工后粗糙度檢驗(放大100倍影像)。
小尺寸深槽測量
澆口的檢測:模具加工中,經常會有一些澆口在隱在槽內,各種檢測儀器都不法進行測量,這時,可用橡膠泥貼在膠口上,膠口的形狀就會印在膠泥上,再用二次元測量膠泥印的大小得出澆口尺寸。
注:因二次元測量時,無機械作用力,對于較薄、較軟的產品盡量采用二次元進行測量。
三次元影像測量?jī)x
五、精密測量?jī)x器:三次元測量?jī)x
三次元的特點是高精度(可達到μm級);萬能性(可代替多種長度測量?jī)x器);可用于測量幾何元素(除可測量二次元能測量的元素外,還可測量圓柱、圓錐),形位公差(除可測量二次元能測量的形位公差外,還包括圓柱度、平度度、線輪廓度、面輪廓度、同軸度)、復雜型面,只要三次元的測頭能觸及的地方,就可測出它的幾何尺寸和相互位置,表面輪廓;并借助于計算機完成數據處理;以其高精度高柔性以及優異的數字能力,成為現代模具加工制造和質量保證的重要手段、有效工具。
有些模具在修改中,沒有3D圖檔,可測量各個元素的的座標值,不規則曲面的輪廓,然后用繪圖軟件導出并根據測量元素做成3D圖形,能進行快速而無誤的加工與修改(座標設定后,可取任意點測量座標值)。
3D數模導入對比測量:加工完成的零件,為了確認與設計一致性或在裝配fit模過程中發現配合異常,當一些曲面輪廓既非圓弧,又非拋物線,而是一些不規則的曲面時,無法進行幾何元素測量時,可導入3D模型與零件對比測量,從而了解加工誤差;因測量值是點對點的偏差值,能便于進行快速而有效的修正改善(下圖所顯示的數據為實測值與理論值的偏差)。
